Hay tres tipos de dispositivos de distribución de energía de alto voltaje:

El primero es un dispositivo de distribución de energía convencional aislado en aire, denominado AIS. La barra colectora está expuesta y en contacto directo con el aire, y el disyuntor puede ser del tipo columna de porcelana o del tipo tanque. La central eléctrica de Gezhouba adopta este tipo.

El segundo tipo es el dispositivo híbrido de distribución de energía, denominado H-GIS. La barra colectora es de tipo abierto y las demás son aparamentas aisladas con gas con hexafluoruro de azufre.

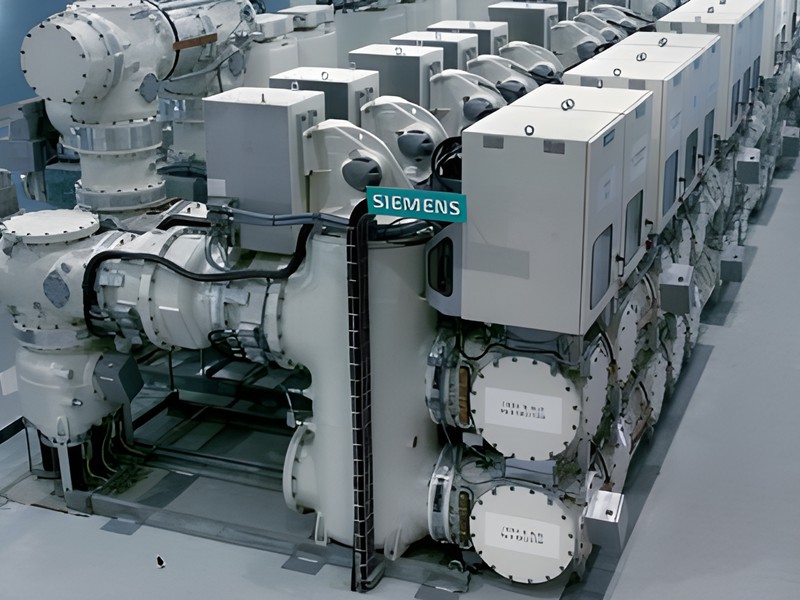

El tercer tipo es un dispositivo de distribución de energía completamente cerrado, aislado con gas y hexafluoruro de azufre. Su nombre completo en inglés es GAS—INSTULated SWITCHGEAR, o GIS para abreviar. Las ventajas de GIS son su tamaño reducido, alta confiabilidad, seguridad sólida y carga de trabajo de mantenimiento mínima. El intervalo de mantenimiento de sus componentes principales no es inferior a 20 años.

Debido a que C-GIS tiene las características de tamaño reducido, ausencia de influencia del entorno externo y alta confiabilidad, se utiliza cada vez más en metalurgia petroquímica, minería, zonas de desarrollo, transporte de material rodante urbano, edificios de gran altura y áreas de gran altitud. . Actualmente, las ocho principales empresas extranjeras y sus empresas conjuntas que dominan el mercado C-GIS son ABB, Siemens, Areva, TAMCO de Malasia, Hyundai Nanzi de Corea del Sur y AE de Japón.

C-GIS tiene dos tipos de estructuras:

Tipo de cilindro y tipo de gabinete. Tipos cilíndricos como 8DA10/8DB10 de Siemens, WIA y WIB de Areva. La estructura actual evoluciona hacia el tipo gabinete. Por ejemplo, Siemens ha desarrollado los modelos 8DC11 y Nxplus de tipo gabinete, y Areva también ha desarrollado los modelos GMA y WS de tipo gabinete. Los C-GIS de tipo gabinete representan aproximadamente entre el 70% y el 85% de la demanda total. En cuanto a la disposición de sus componentes internos, según las posiciones relativas del interruptor-interruptor de barra-aislamiento/puesta a tierra, existen tres disposiciones: disposición superior-media-inferior, disposición inferior-media-superior y disposición posterior-media-inferior. disposición frontal. Como nivel de voltaje, existen principalmente niveles de 12 kV, niveles de 40,5 kV y niveles de 24 kV; como capacidad de carga actual, el C-GIS extranjero también tiene una corriente nominal de 2500 A, mientras que en China generalmente alcanza los 1250 A, y algunos pueden alcanzar los 2000 A. ~2500 A; Como medio aislante actualmente se utiliza principalmente gas SF6 de menor presión, pero también se han comenzado a utilizar otros gases como aire seco a presión, N2 y gas mixto SF6+N2; Como componentes utilizados, actualmente se utilizan principalmente disyuntores de vacío. El interruptor de aislamiento y el interruptor de puesta a tierra se convierten en un interruptor de aislamiento/puesta a tierra combinado de tres estaciones, y la barra colectora se convierte en una estructura enchufable. Como cámara de aire, actualmente existen cámaras de aire simples, cámaras de aire dobles y cámaras de aire múltiples. C-GIS es un producto de alta tecnología que a menudo requiere equipos de procesamiento, técnicas de procesamiento y técnicas de soldadura modernas, por lo que tiene altos requisitos de procesamiento y fabricación.
